Memahami Layer-Layer Jaringan: Dari Kabel Sampai Aplikasi
Kalau pernah bertanya-tanya bagaimana pesan WhatsApp bisa sampai ke teman yang ada di kota lain, atau bagaimana browser bisa menampilkan halaman web dari server di belahan dunia lain — jawabannya ada di layer-layer jaringan komputer.
Jaringan komputer tidak bekerja dalam satu langkah besar. Ia bekerja dalam lapisan-lapisan (layers) yang masing-masing punya tanggung jawab sendiri — mulai dari sinyal listrik di kabel sampai protokol HTTP yang kita pakai setiap hari. Setiap layer mengurus satu bagian dari proses komunikasi, lalu menyerahkan hasilnya ke layer berikutnya.
Di artikel ini, saya akan bahas dua model utama yang menjelaskan layer-layer ini: OSI Model dan TCP/IP Model.
Kenapa Harus Berlapis?
Bayangkan mengirim paket fisik lewat kurir:
- Kamu menulis surat (isi pesan).
- Kamu memasukkannya ke amplop dan menulis alamat.
- Kurir membawa amplop ke kantor pos.
- Kantor pos menentukan rute pengiriman.
- Surat berpindah dari satu kota ke kota lain.
- Sampai di tujuan, amplop dibuka dan surat dibaca.
Jaringan komputer bekerja persis seperti ini, tapi dengan data digital. Setiap langkah di atas bisa dipetakan ke satu layer jaringan.
Keuntungan pendekatan berlapis:
- Modular: setiap layer bisa dikembangkan atau diganti tanpa mengganggu layer lain.
- Standarisasi: vendor berbeda bisa membuat perangkat yang saling kompatibel.
- Troubleshooting lebih mudah: kalau ada masalah, kita bisa mempersempit di layer mana gangguannya terjadi.

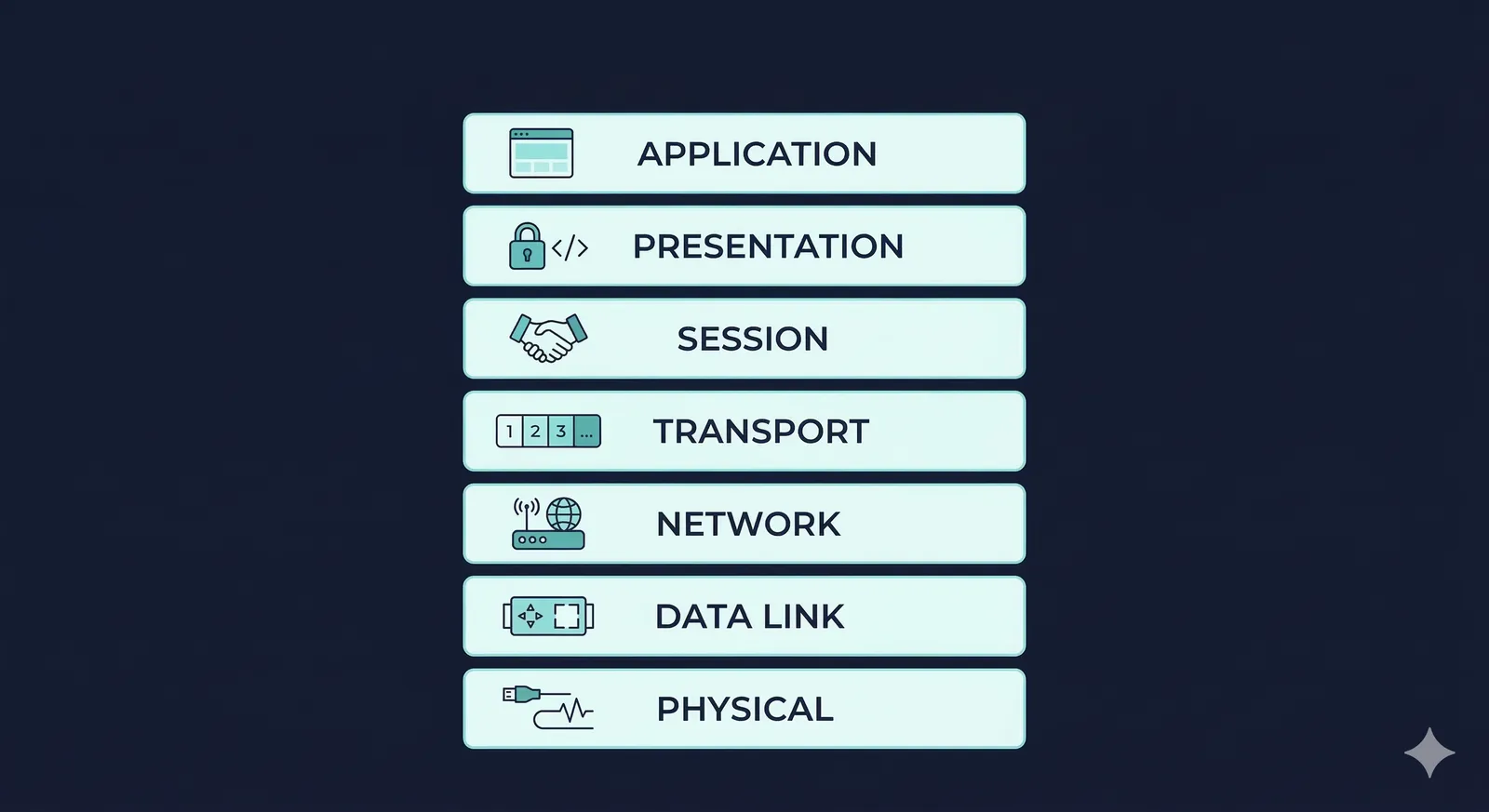

Model OSI: 7 Layer
OSI (Open Systems Interconnection) adalah model referensi yang membagi komunikasi jaringan menjadi 7 layer. Model ini lebih bersifat konseptual — dipakai untuk belajar dan menjelaskan, meskipun implementasi nyata lebih sering mengikuti model TCP/IP.
Layer 7 — Application
Layer yang paling dekat dengan pengguna. Di sinilah aplikasi berinteraksi dengan jaringan.
- Contoh protokol: HTTP, HTTPS, FTP, SMTP, DNS, MQTT
- Contoh nyata: browser membuka halaman web, email client mengirim pesan, aplikasi IoT mengirim data sensor
- Yang terjadi: data dari aplikasi disiapkan untuk dikirim melalui jaringan
Layer 6 — Presentation
Bertanggung jawab untuk format data: encoding, enkripsi, dan kompresi.
- Contoh: SSL/TLS (enkripsi HTTPS), konversi format data (JSON, XML), kompresi gambar
- Analogi: menerjemahkan surat ke bahasa yang dipahami penerima
- Yang terjadi: data diubah ke format yang bisa dipahami oleh kedua sisi
Layer 5 — Session
Mengelola sesi komunikasi antara dua perangkat: membuka, menjaga, dan menutup koneksi.
- Contoh: session login, video call yang tetap tersambung, NetBIOS
- Analogi: menjaga telepon tetap tersambung selama percakapan berlangsung
- Yang terjadi: sesi dibuat dan dijaga agar komunikasi bisa berlanjut
Layer 4 — Transport
Memastikan data sampai dengan benar dari sumber ke tujuan. Mengatur flow control, error checking, dan segmentasi data.
- Contoh protokol: TCP (reliable, berurutan), UDP (cepat, tanpa jaminan urutan)
- Analogi: memastikan semua halaman surat sampai lengkap dan berurutan
- Yang terjadi: data dipecah jadi segmen, diberi nomor urut, dan dikirim. Di sisi penerima, segmen disusun ulang.
- Port number mulai berperan di sini (contoh: port 80 untuk HTTP, port 443 untuk HTTPS)
Layer 3 — Network
Bertanggung jawab untuk routing: menentukan jalur terbaik agar data sampai ke tujuan.
- Contoh protokol: IP (IPv4, IPv6), ICMP, OSPF, BGP
- Perangkat: router
- Analogi: kantor pos menentukan rute pengiriman antar kota
- Yang terjadi: data dibungkus jadi packet dengan alamat IP sumber dan tujuan. Router membaca alamat ini untuk meneruskan packet ke hop berikutnya.
Layer 2 — Data Link
Mengatur komunikasi antar perangkat yang terhubung langsung (point-to-point atau dalam satu jaringan lokal).
- Contoh protokol: Ethernet, Wi-Fi (802.11), ARP, PPP
- Perangkat: switch, bridge, NIC (Network Interface Card)
- Analogi: kurir yang membawa surat dari rumah ke kantor pos terdekat
- Yang terjadi: data dibungkus jadi frame dengan MAC address sumber dan tujuan. Error detection dilakukan di sini (misalnya CRC).
Layer ini punya dua sub-layer:
- LLC (Logical Link Control): flow control dan multiplexing
- MAC (Media Access Control): akses ke media fisik dan pengalamatan hardware
Layer 1 — Physical
Layer paling bawah. Mengurus transmisi bit mentah melalui media fisik.
- Contoh: kabel Ethernet (UTP, fiber optic), sinyal Wi-Fi, konektor RJ-45, hub, repeater
- Analogi: jalan raya tempat truk kurir berjalan
- Yang terjadi: data dalam bentuk 0 dan 1 dikirim sebagai sinyal listrik, cahaya, atau gelombang radio
Model TCP/IP: 4 Layer
TCP/IP adalah model yang dipakai di dunia nyata — ini adalah fondasi dari internet. Model ini lebih sederhana dengan 4 layer:
| TCP/IP Layer | Setara OSI Layer | Fungsi |
|---|---|---|
| Application | Application + Presentation + Session | Protokol aplikasi (HTTP, DNS, SMTP) |
| Transport | Transport | Pengiriman data end-to-end (TCP, UDP) |
| Internet | Network | Routing dan pengalamatan IP |
| Network Access | Data Link + Physical | Transmisi data di media fisik |
Kenapa TCP/IP Lebih Praktis?
- OSI adalah model teori — bagus untuk belajar.
- TCP/IP adalah model implementasi — ini yang benar-benar berjalan di internet.
- Banyak fungsi layer 5, 6, 7 OSI yang dalam praktiknya digabung jadi satu di layer Application TCP/IP.
Perjalanan Data: Dari Kirim Sampai Terima
Ketika kamu mengetik muammarmuf.id di browser, ini yang terjadi di balik layar:
- Application: browser membuat HTTP request.
- Transport: request dipecah jadi segmen TCP, diberi port tujuan (443).
- Internet: segmen dibungkus jadi IP packet dengan alamat IP tujuan server.
- Network Access: packet dibungkus jadi frame Ethernet dengan MAC address, lalu dikirim sebagai sinyal listrik/optik lewat kabel atau Wi-Fi.
Di sisi server, prosesnya dibalik:
- Sinyal diterima → frame → packet → segmen → data HTTP.
- Server memproses request dan mengirim response balik dengan proses yang sama.
Proses pembungkusan ini disebut encapsulation (di sisi pengirim) dan decapsulation (di sisi penerima).
Analogi yang Mudah Diingat
| Layer | Analogi Pengiriman Paket |
|---|---|
| Application | Menulis isi surat |
| Presentation | Menerjemahkan ke bahasa penerima |
| Session | Menjaga percakapan tetap terbuka |
| Transport | Memastikan semua halaman sampai lengkap |
| Network | Kantor pos menentukan rute antar kota |
| Data Link | Kurir membawa dari rumah ke kantor pos |
| Physical | Jalan raya / infrastruktur fisik |
Tools untuk Eksplorasi Layer
Kalau mau melihat layer-layer ini beraksi di dunia nyata:
- Wireshark: capture dan analisis packet di setiap layer. Bisa lihat frame Ethernet, IP header, TCP segment, sampai HTTP payload.
- traceroute / tracert: lihat jalur routing (Layer 3) yang dilalui packet dari komputer kamu ke server tujuan.
- ping: tes konektivitas di Layer 3 menggunakan ICMP.
- nslookup / dig: tes DNS resolution (Layer 7).
- netstat / ss: lihat koneksi aktif dan port yang sedang dipakai (Layer 4).
Penutup
Memahami layer jaringan bukan cuma teori untuk ujian sertifikasi. Ini adalah fondasi yang membantu kita:
- debug masalah jaringan dengan lebih sistematis,
- memahami bagaimana aplikasi berkomunikasi di balik layar,
- membuat keputusan arsitektur yang lebih tepat saat membangun sistem.
Kalau kamu developer, network engineer, atau bahkan cuma penasaran kenapa Wi-Fi kadang lambat — pemahaman tentang layer ini akan terus berguna.
Yang paling penting bukan menghafal nama semua layer, tapi memahami prinsipnya: komunikasi yang kompleks bisa dipecah jadi bagian-bagian kecil yang masing-masing punya tanggung jawab jelas. Dan itulah inti dari layered architecture — baik di jaringan komputer maupun di software engineering secara umum.
